openHAB 2 – Binding HomeMatic Funk- Fenster- Drehgriff

In diesem Artikel habe ich beschrieben, wie ich die HomeMatic Zentrale CCU2 in openHAB 2 integriere. Nun soll ein vorhandener HomeMatic Funk- Fenster- Drehgriff dazu kommen. Hier interessiert mich der Status, also offen, gekippt oder geschlossen.

openHAB 2 – HomeMatic Funk- Fenster- Drehgriff

Neue Geräte müssen grundlegend über die Inbox gesucht werden. Ggf. muss zuvor ein entsprechendes Add-on dafür installiert werden. In diesem Fall wurde das Gerät bereits vor der Integration in openHAB, an der Zentrale CCU2 angelernt und konfiguriert, sodass es bereits zur Verfügung steht.

  • Menü -> Configuration -> Things
  • Thing -> Funk-Fenster-/Drehgriffkontakt anklicken

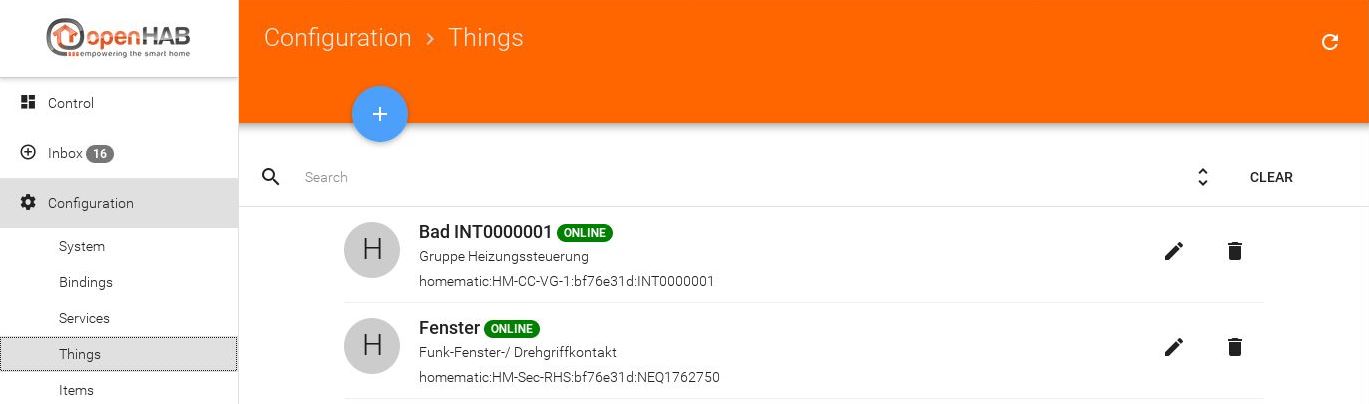

    openHAB 2 Paper UI - Things HomeMatic Funk- Fenster- Drehgriff

    openHAB 2 Paper UI – Things HomeMatic Funk- Fenster- Drehgriff

  • hier sind nun neben
    • der Modellbezeichnung,
    • dem Status,
    • die Firmware Version,
    • die Channels mit z.B.
      • Signal Stärke
      • Low Battery
      • Rotary Handle Sensor mit State und Low Battery
    • zu finden

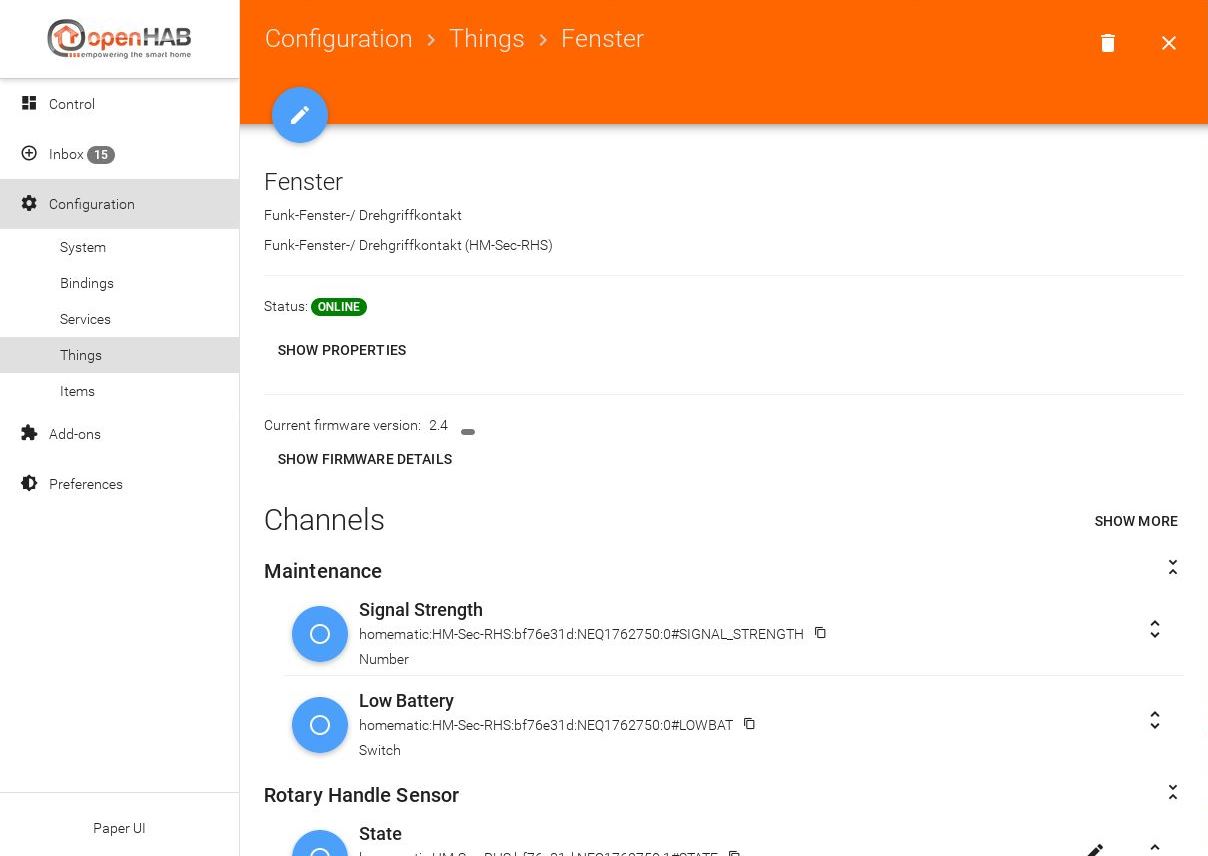

      openHAB 2 Things HomeMatic Funk Drehgriff

      openHAB 2 Things HomeMatic Funk Drehgriff

  • ich übernehme den Status der Rotation des Drehgriffs indem ich auf den blauen Kreis klicke
  • dort ein neues Item erstellt, DropDown anklicken und Create new Item auswählen

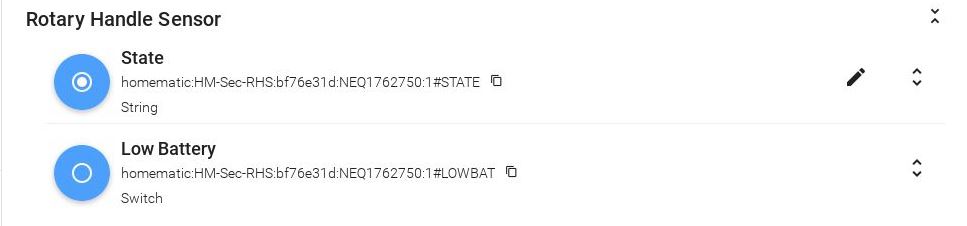

    openHAB 2 Things HomeMatic Funk Fensterdrehgriff New Item

    openHAB 2 Things HomeMatic Funk Fensterdrehgriff New Item

  • die entsprechenden Punkte für den neuen Link Channel, ausfülle oder so lasse und auf “Link” klicke

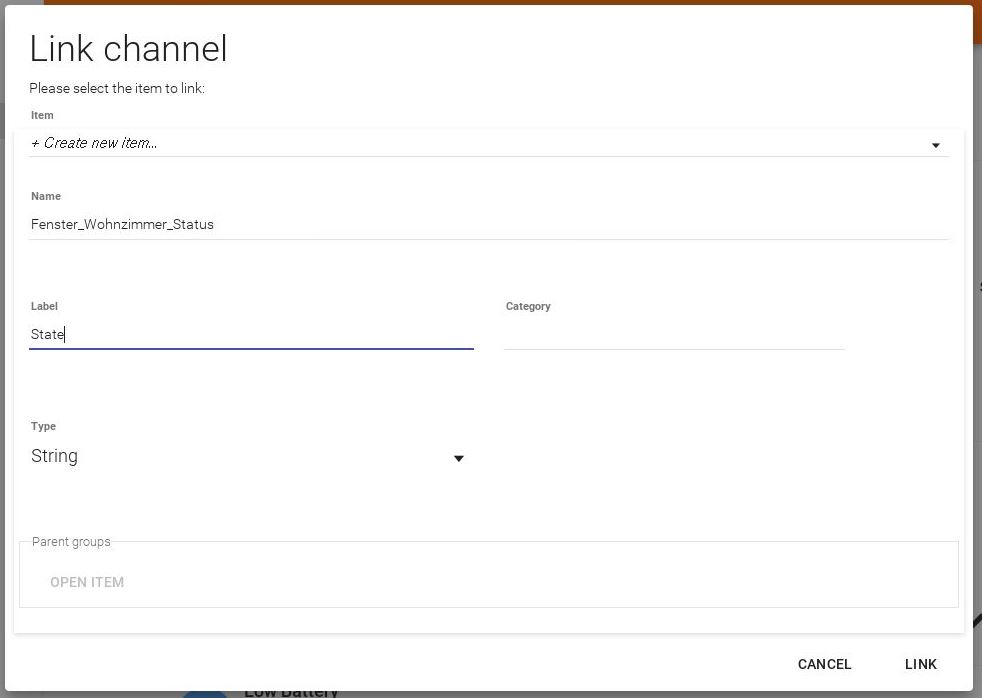

    openHAB 2 Paper UI Things HomeMatic Funk- Fensterdrehgriff Rotation Link

    openHAB 2 Paper UI Things HomeMatic Funk- Fensterdrehgriff Rotation Link

  • der blaue Kreis ist nun mit einem Punkt aktiviert

    openHAB 2 Paper UI Things HomeMatic Funk- Fensterdrehgriff Rotation

    openHAB 2 Paper UI Things HomeMatic Funk- Fensterdrehgriff Rotation

Das Ergebnis lässt sich nun unter Control, oben im Hauptmenü klicken, sehen:

openHAB 2 Paper UI - Control Fenster Status

openHAB 2 Paper UI – Control Fenster Status

Thats it – Have Fun
